非接触式点胶
喷射过程减少胶点之间不必要的 Z 轴运动。
产品概述
围绕实际工艺构建设备，而不是套用通用平台。

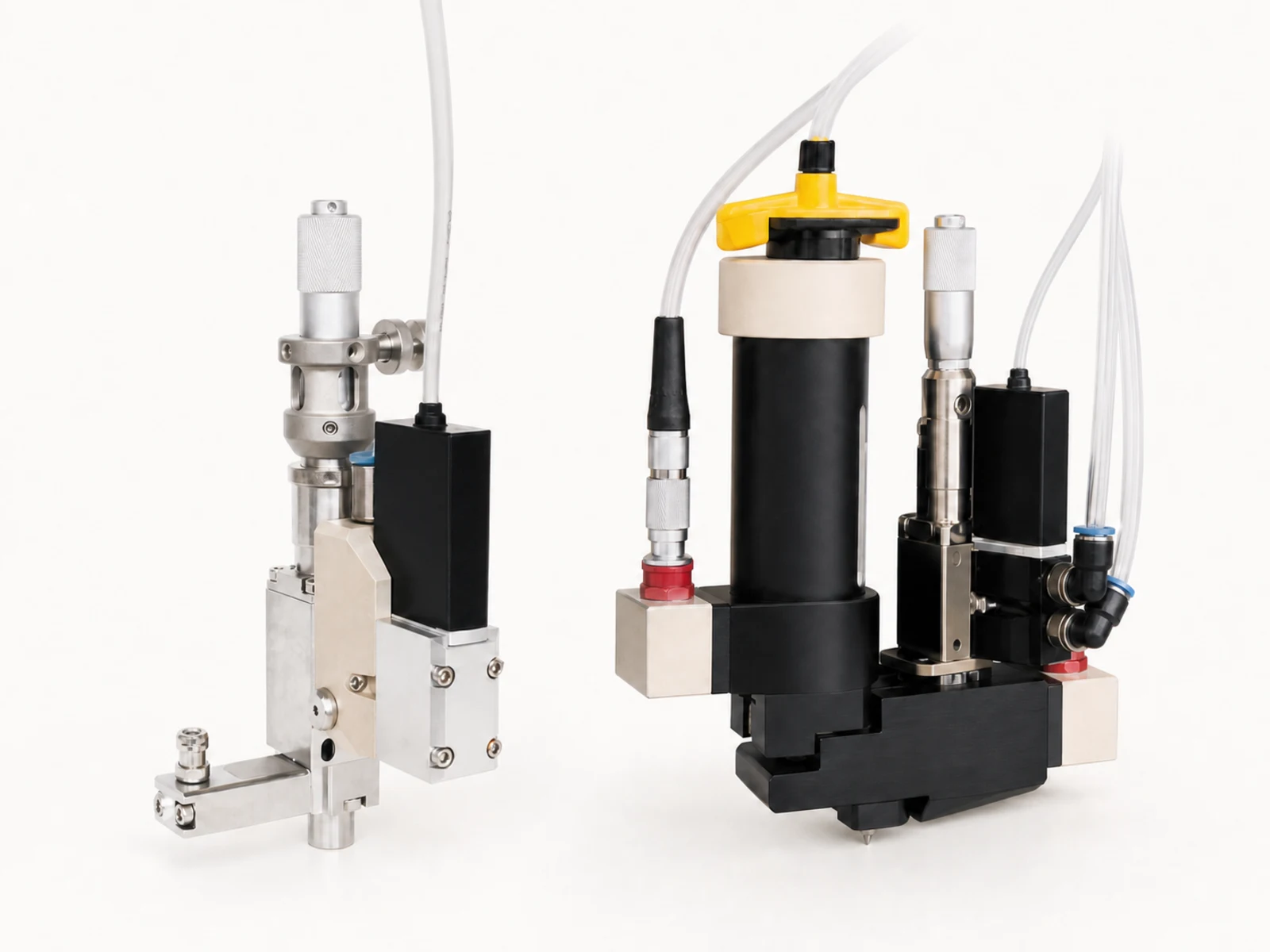

AX-J6000/6200 系列采用气压驱动与电磁阀时序控制，实现无需 Z 轴接触动作的非接触点胶。AX-J6000 面向胶粘剂、润滑剂和油墨等常规流体；AX-J6200 增加加热流道与 30 cc 料筒配置，适配 PUR 和热熔胶工艺。
工程优势
为稳定、可维护的生产而设计
常温与加热配置
可按常规流体或 PUR/热熔胶选择方案。
紧凑集成
24 × 90 × 160 mm 外形便于集成桌面平台和自动化单元。
模块化维护
阀体组件便于拆卸与维护。
型号特性与差异
AX-J6000
常温流体喷射
非接触喷射适配粘合剂、润滑剂、水溶剂、聚合物、油墨与硅油。
AX-J6200
PUR / 热熔胶加热喷射
加热流道与 30 cc 料筒配置，面向 PUR 和热熔胶。
技术数据
型号选型与性能
型号差异单独列出，共用与补充参数放在型号卡片之后，便于按型号选型。
型号级参数
AX-J6000
- 最高频率
- 性能参数栏 200 Hz；手册概述另述 250 Hz
- 最小驱动压力
- 0.6 MPa
- 颗粒 / 环境限制
- ＜20 µm；0–45 ℃
- 时序 / 精度
- 开启 3 ms；关闭 2 ms；同压力温度下 2%
- 结构
- 24 × 90 × 160 mm；500 g；SUS304 接液流道；最高 75 ℃；100 W 加热
AX-J6200
- 驱动电压 / 气压
- DC 24 V；0.6–0.8 MPa
- 料筒气压 / 容量
- 0–0.4 MPa；30 cc
- 温度
- 阀体 ≤100 ℃；喷嘴室温至 130 ℃
- 结构 / 重量
- 24 × 90 × 160 mm；0.55 kg；铝合金阀体；SUS304 流道
共用与补充参数
| 喷射方式 | 非接触式气动喷射 |
|---|---|
| 系列外形 | 24 × 90 × 160 mm |
| 最小胶点 / 喷射量 | 约 0.3 mm；0.002 µL |
| 频率说明 | 手册概述为 250 Hz，性能参数栏为 200 Hz；需工程确认 |
应用与选配
典型应用
- UV 胶与环氧树脂喷射
- 润滑脂、硅油与油墨微量点胶
- PUR 与热熔胶喷射
- 狭小缝隙及不平整表面飞行点胶
可选配置
加热与温控组件
为 PUR 或热熔胶配置加热流道。
30 cc 料筒组件
提供紧凑型加热供料。
喷嘴与密封件套装
按颗粒、化学特性和目标胶点选择。
资料与支持
用完整输入信息推进项目
交付与服务
选型需结合工件、流体、粘度、胶点形态与节拍要求确认；最终规格以工程技术确认文件为准。
FAQ
选型前常见问题
为什么选择喷射而不是接触式针头？
喷射可在不接触工件的情况下点胶，并减少反复 Z 轴运动。
最高频率是 200 Hz 还是 250 Hz？
手册概述标注 250 Hz，性能参数栏标注 200 Hz；在工程确认前本站采用 200 Hz。
能否喷射含填料流体？
需评估颗粒尺寸、磨蚀性与沉降；标准页标注颗粒小于 20 µm。
相关设备
继续浏览
把工件与工艺要求发给我们。
我们将确认设备配置、治具、工艺模块与产线接口。
