半自动工位
人工上下料、治具定位，设备完成送钉和锁付。
简易单/双轴自动锁螺丝机
万速达（来源厂商） · WSD-101DZ / WSD-102SZ

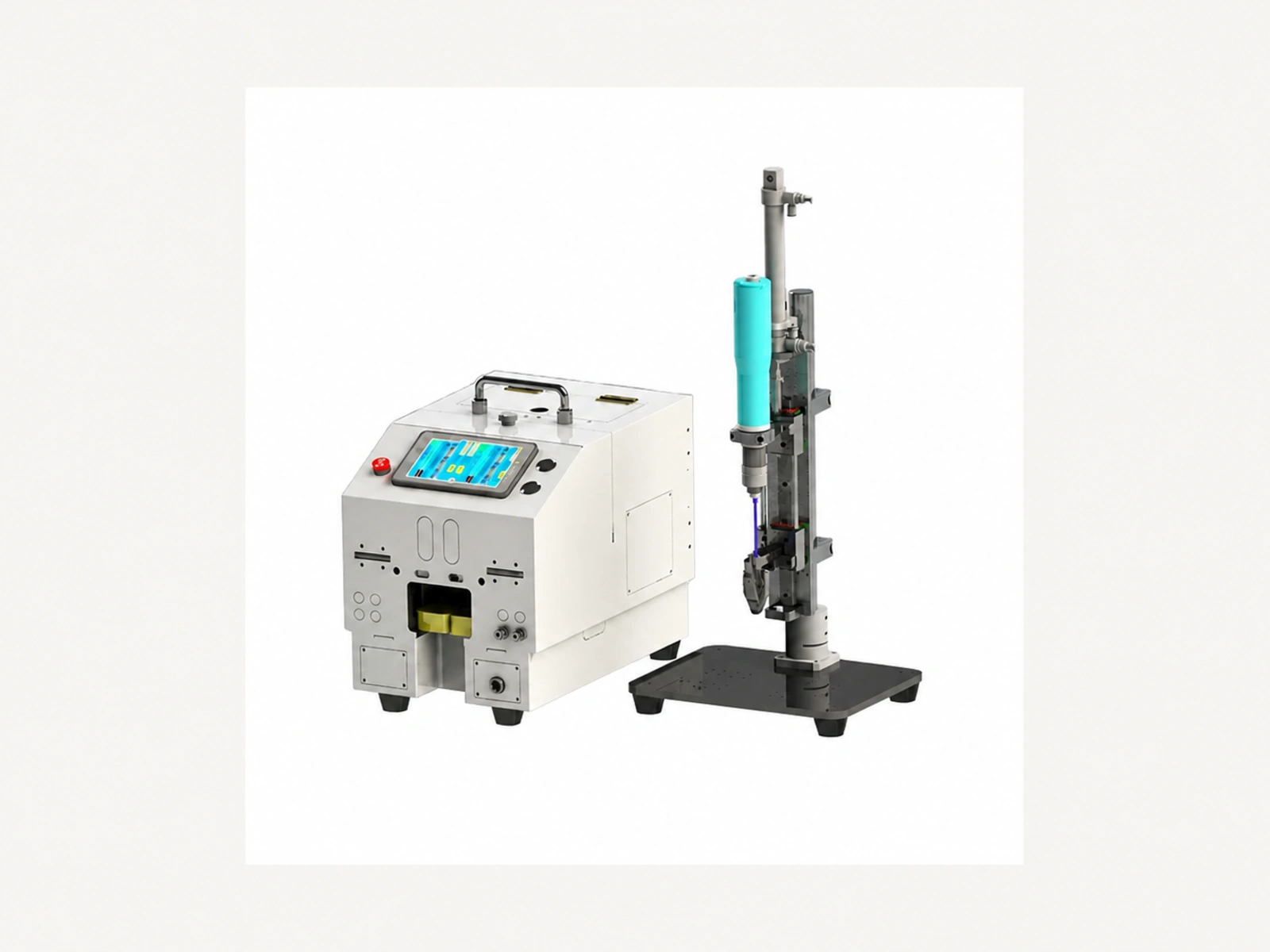

WSD-101DZ/102SZ 简易单/双轴自动锁螺丝机系列
单轴或双轴垂直锁付，适合治具定位稳定、重复批量的小型工件。
- 螺丝范围
- M1.2–M5 可非标定制
- 产品高度
- 10–150 mm
- 厂家标称定位精度
- ±0.1 mm
- 厂家标称节拍
- 约 0.8–1 秒/次
产品概述
围绕实际工艺构建设备，而不是套用通用平台。
该系列把供料机、触摸控制器、电批和立柱式锁付机构组合为简易半自动工位。操作员放入并取出工件，设备完成自动送钉和垂直锁付。
WSD-101DZ 为单轴配置，WSD-102SZ 为双轴配置。聊天中的后两个视频分别显示单轴与双轴结构，因此在同一系列页内按型号区分，避免把双轴画面误标为单轴型号。
工程优势
为稳定、可维护的生产而设计
单/双轴选择
WSD-101DZ 对应单轴；WSD-102SZ 对应双轴同步锁付。
触摸式控制
厂家资料标注微电脑可编程控制器与触摸屏。
定位一致性
固定治具限制锁付高度，适合结构稳定的重复生产。
型号特性与差异
WSD-101DZ
单轴锁付
适合单锁点或逐件锁付。
WSD-102SZ
双轴锁付
适合孔距稳定的双点同步锁付。
技术数据
型号选型与性能
型号差异单独列出，共用与补充参数放在型号卡片之后，便于按型号选型。
型号级参数

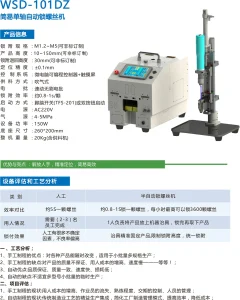

WSD-101DZ
- 锁付轴数
- 1
- 底座尺寸
- 260 × 200 mm
- 整机重量
- 20 kg（含供料机）
- 厂家标称效率
- 约 0.8–1 秒/颗；最高 3,600 颗/小时

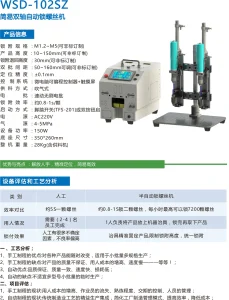

WSD-102SZ
- 锁付轴数
- 2
- 双批间距
- 50–160 mm 可调，可非标订制
- 底座尺寸
- 350 × 260 mm
- 整机重量
- 28 kg（含供料机）
- 厂家标称效率
- 约 0.8–1 秒/次；最高 7,200 颗/小时
共用与补充参数
| 锁付规格 | M1.2–M5，可非标订制 |
|---|---|
| 产品高度 | 10–150 mm，可非标订制 |
| 锁付退回高度 | 30 mm，可非标订制 |
| 定位精度 | ±0.1 mm（厂家标称） |
| 控制系统 | 微电脑可编程控制器 + 触摸屏 |
| 供料方式 | 吹气式 |
| 电批 | 速动无刷电批 |
| 启动方式 | 脚踏开关（TFS-201）或双按钮启动 |
| 电源 | AC 220 V |
| 气源 | 厂家规格图标注 4–5 MPa，单位疑似异常，需工程确认 |
| 设备功率 | 150 W |
应用与选配
典型应用
- 小型机电组件固定位置锁付
- 电子与家电部件装配
- 五金件单工位或双工位同步锁付
- 产品结构稳定的重复批量生产
可选配置
单轴配置
适合单个固定锁点或逐件锁付。
双轴配置
适合孔距稳定的两点同步锁付，批头间距需按工件确认。
工装治具
按产品外形、定位基准和取放方式设计。
启动与安全
可按风险评估配置双按钮、防护和联锁。
交付与服务
本页将单轴和双轴作为同系列型号展示。报价前需提供螺丝样品、工件、孔距、目标扭矩、上下料方式和节拍；厂家标称值及气源单位须在技术协议中逐项复核。
FAQ
选型前常见问题
单轴和双轴如何选择？
单锁点或节拍要求较低时优先单轴；两个锁点孔距稳定且适合同步锁付时可评估双轴。
厂家标称 0.8–1 秒是否包含上下料？
不包含完整工位节拍的保证。实际产能还取决于人工取放、治具定位、扭矩和异常处理。
气源真的是 4–5 MPa 吗？
厂家规格图如此标注，但该单位明显需要复核；采购和接气前必须由工程确认真实压力范围。
后两个视频分别对应什么？
视频 2 显示单轴立柱锁付，视频 3 显示双电批结构，因此分别作为 WSD-101DZ 与 WSD-102SZ 的操作参考。
把工件与工艺要求发给我们。
我们将确认设备配置、治具、工艺模块与产线接口。
